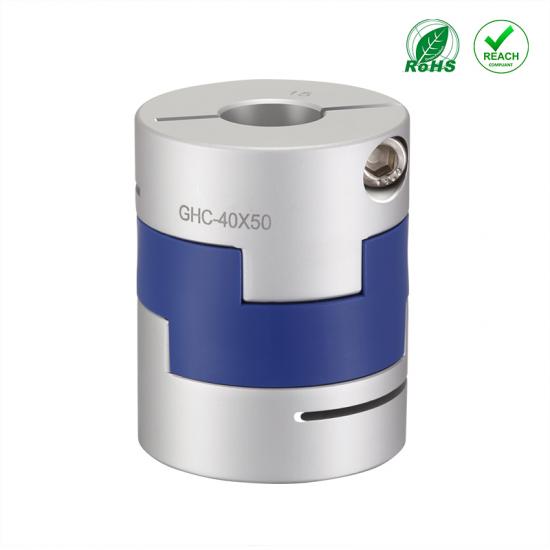

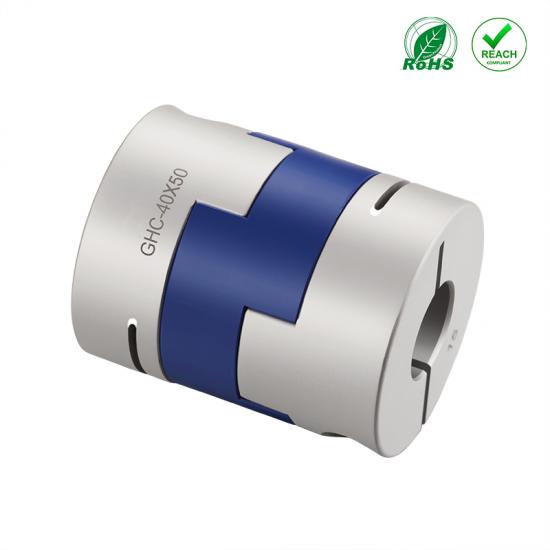

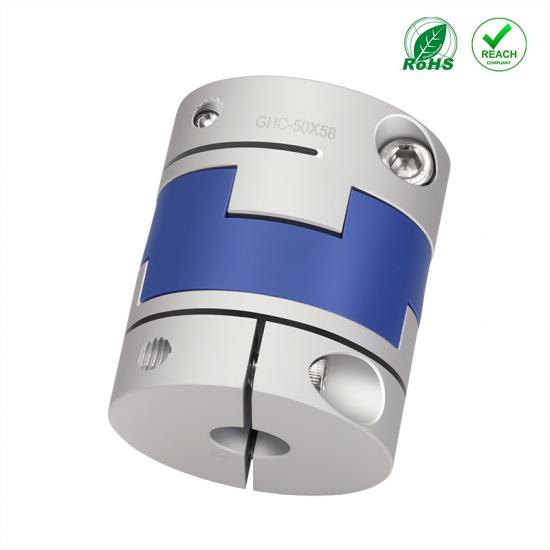

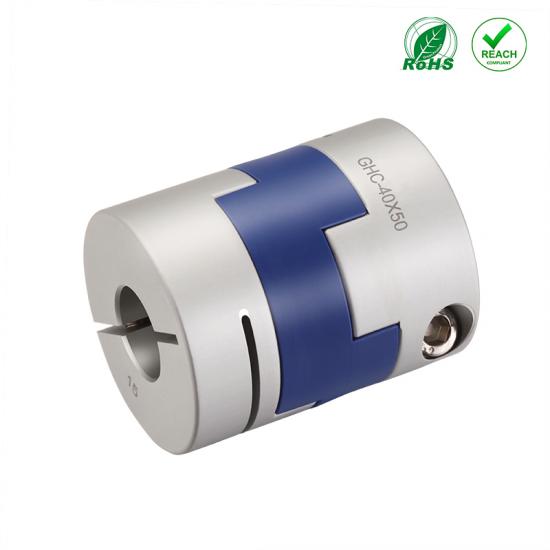

Accouplement à collier coulissant transversal en alliage d'aluminium GHC
Caractéristiques structurelles :
1. Les matériaux élastomères intermédiaires sont fabriqués à partir de matériau PA66 et sont bien résistants à l'usure, à la corrosion et à l'isolation électrique.
2. Les conceptions coulissantes compensent plus efficacement les écarts radiaux et angulaires.
3. Conception détachable pour une installation facile.
4. Mode de fixation par vis de serrage.
Remarque sur l'installation :
1. Lors de l'installation d'un accouplement universel à axe transversal unique, les vitesses angulaires des extrémités principale et entraînée varient, les axes principal et entraîné ne peuvent pas être maintenus synchronisés et leur désynchronisation varie avec l'angle β.
2. Pour obtenir la même vitesse angulaire et la même rotation synchrone, un accouplement universel à double axe transversal doit être installé ou utilisé par une combinaison de deux accouplements universels à axe transversal simple et d'un arbre intermédiaire.

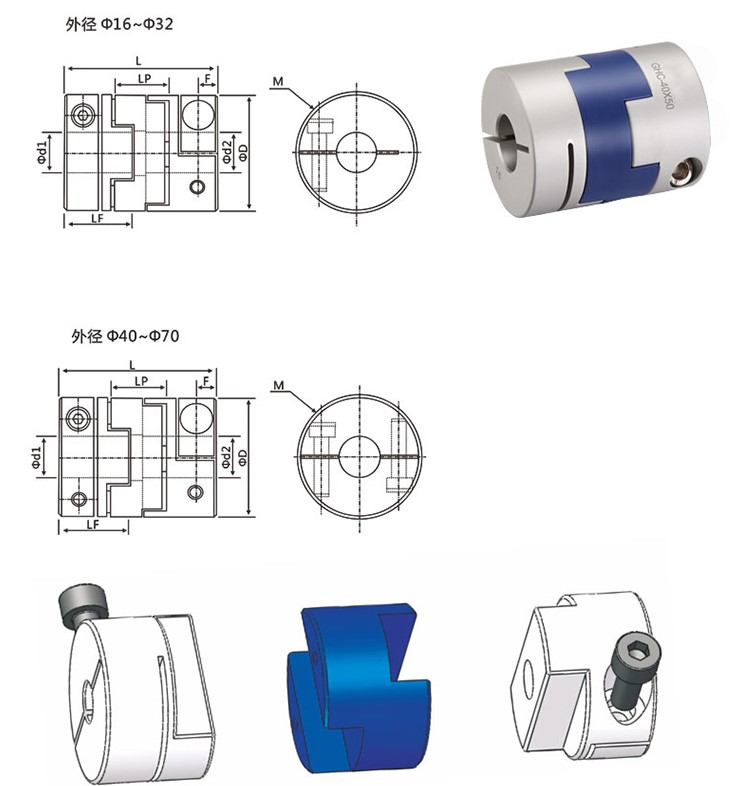

Dessins :

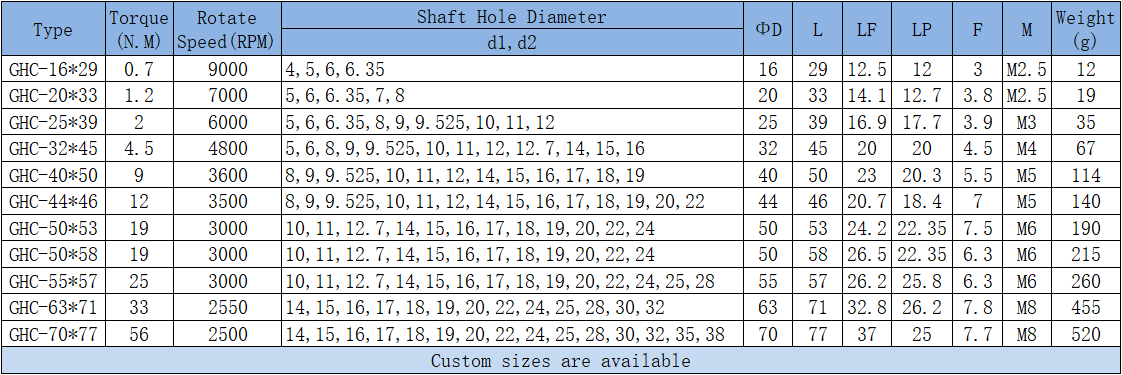

Fiches de paramètres :
