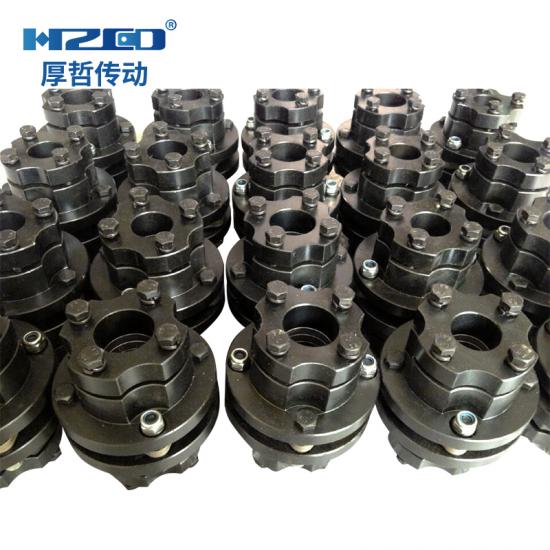

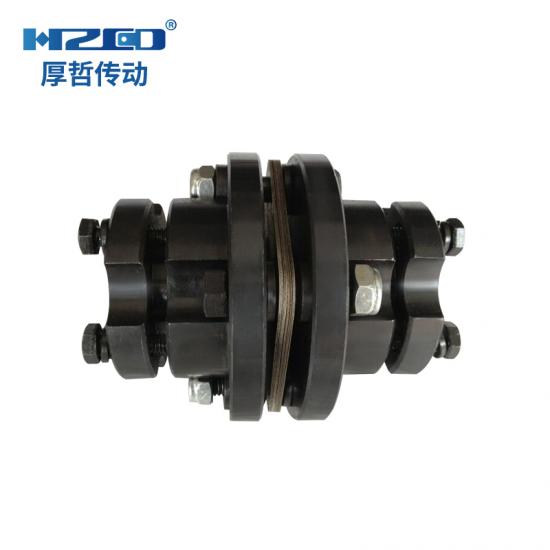

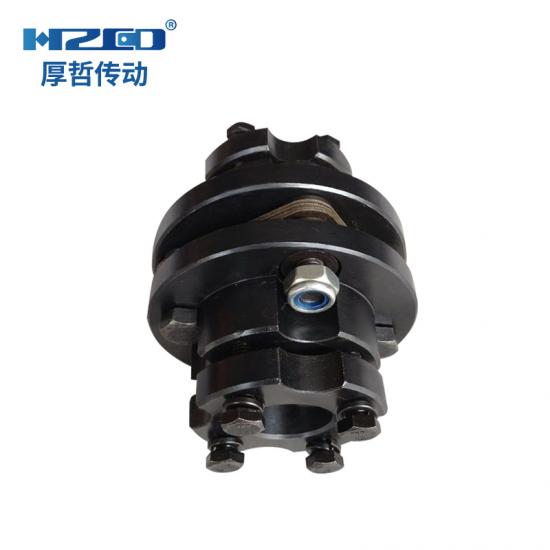

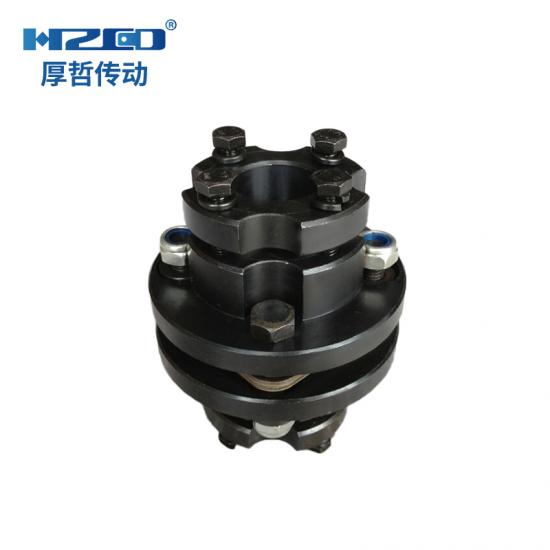

Manchons coniques ZDJM, accouplement à membrane élastique simple
Caractéristiques structurelles :
1. En utilisant une excellente tôle d'acier inoxydable comme matériau élastique, les accouplements ont une rigidité en torsion élevée et sont plus adaptés à une réponse rapide des entraînements à commande automatique.
2. Il n'y a pas d'espace arrière, d'hystérésis, de positionnement répété de haute précision.
3. Conception à faible inertie, pour un fonctionnement positif et négatif, le freinage, etc. peut jouer son excellente durabilité.
4. Les accouplements les mieux adaptés aux broches d'arbre d'alimentation des machines CNC.
5. L'inertie de rotation de cet accouplement est inférieure à celle d'un manchon d'expansion reliant un accouplement à membrane élastique. À diamètre extérieur égal, l'alésage de l'arbre est plus grand, ce qui facilite l'installation et réduit le coût.
Remarque sur l'installation :
1. Lors de l'installation d'un accouplement universel à axe transversal unique, les vitesses angulaires des extrémités principale et entraînée varient, les axes principal et entraîné ne peuvent pas être maintenus synchronisés et leur désynchronisation varie avec l'angle β.
2. Pour obtenir la même vitesse angulaire et la même rotation synchrone, un accouplement universel à double axe transversal doit être installé ou utilisé par une combinaison de deux accouplements universels à axe transversal simple et d'un arbre intermédiaire.

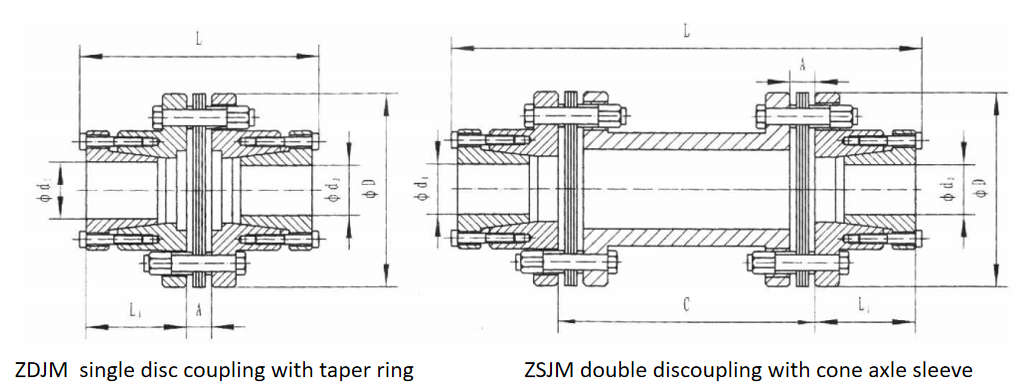

Dessins :

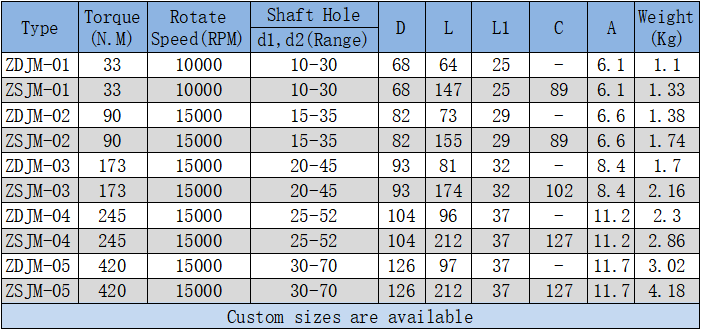

Fiches de paramètres :
