Accouplement Oldham à vis de calage en alliage d'aluminium GF en forme de prune

Accouplements Oldham durables et adaptables.
  • Marque:

    HZCD
  • Article no.:

    GF
  • Paiement:

    EXW, FOB, CNF
  • Origine du produit:

    FOSHAN, CN
  • Délai de mise en œuvre:

    15 DAYS
  • Commande (MOQ):

    10

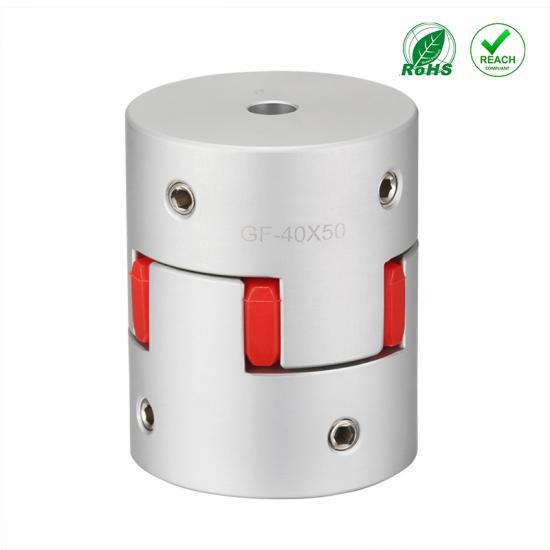

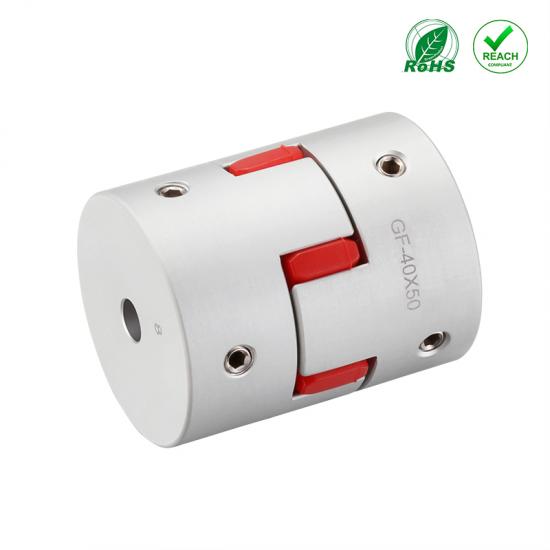

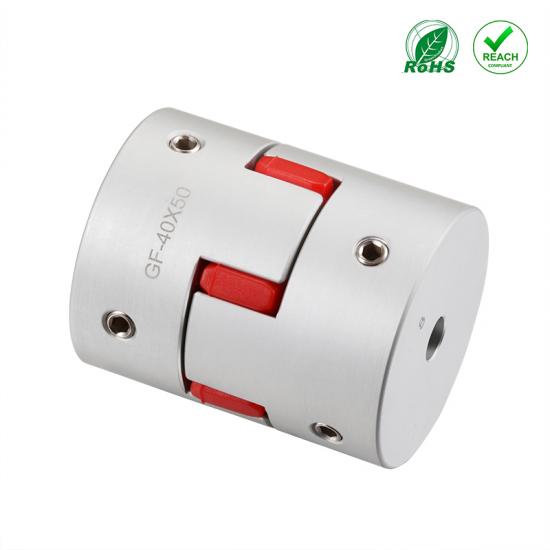

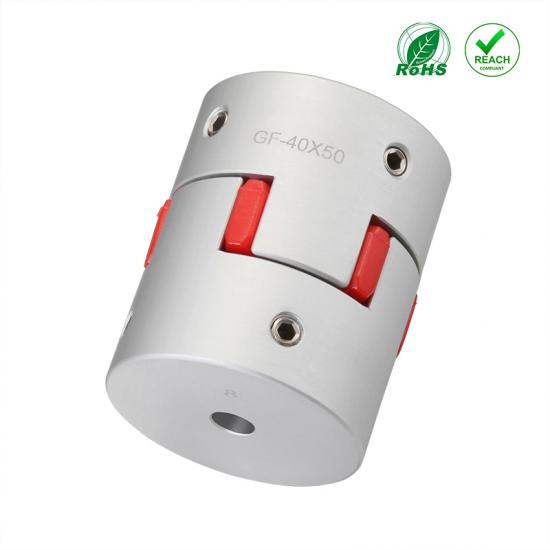

Accouplement Oldham à vis de calage en alliage d'aluminium GF en forme de prune


Caractéristiques structurelles :

1. Le corps principal est fabriqué en alliage d'aluminium haute résistance.

2. Aucun jeu, adapté à la rotation avant et arrière.

3. Le colloïde est fabriqué en polyuréthane, qui présente une bonne résistance à l'usure.

4. Résistance à l'huile et isolation électrique, le corps élastique central peut absorber les vibrations.

5. Compenser les écarts radiaux, angulaires et axiaux.

6. Conception amovible pour une installation facile.

7. Méthode de serrage de la vis de positionnement.


Remarque sur l'installation :

1. Lors de l'installation d'un accouplement universel à axe transversal unique, les vitesses angulaires des extrémités principale et entraînée varient, les axes principal et entraîné ne peuvent pas être maintenus synchronisés et leur désynchronisation varie avec l'angle β.

2. Pour obtenir la même vitesse angulaire et la même rotation synchrone, un accouplement universel à double axe transversal doit être installé ou utilisé par une combinaison de deux accouplements universels à axe transversal simple et d'un arbre intermédiaire.

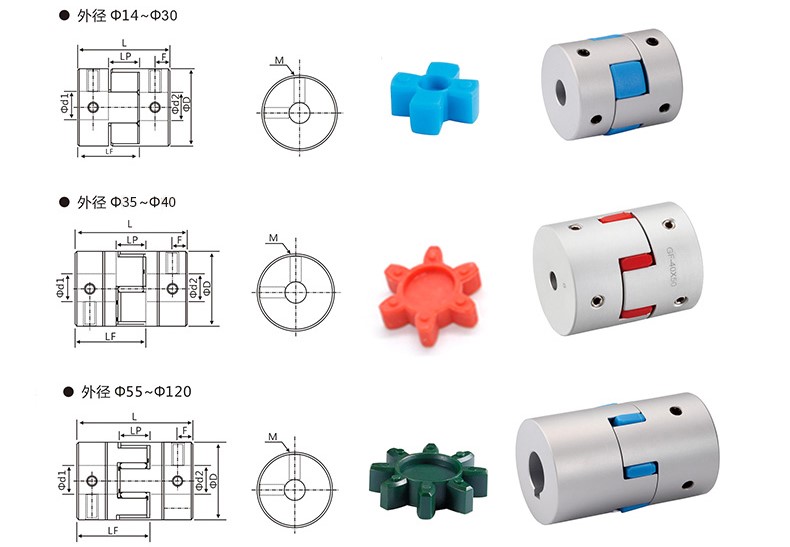

Dessins :

oldham coupling drawings

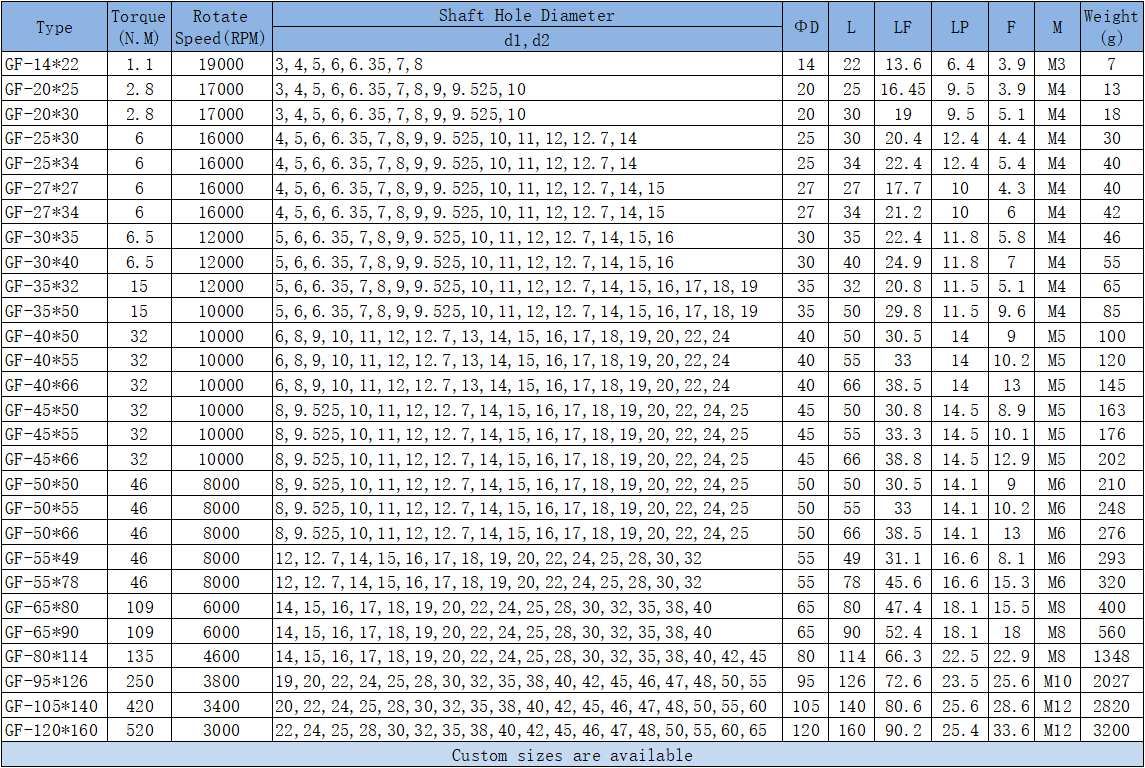

Fiches de paramètres :

oldham coupling parameters
