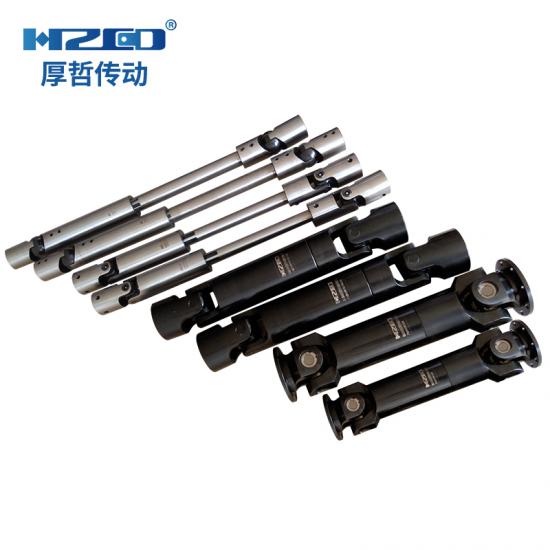

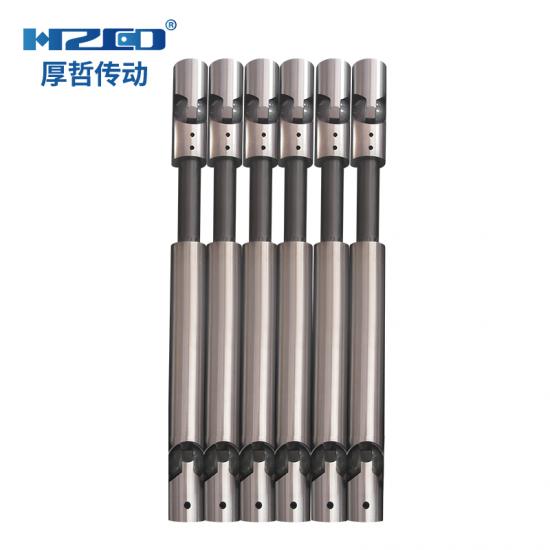

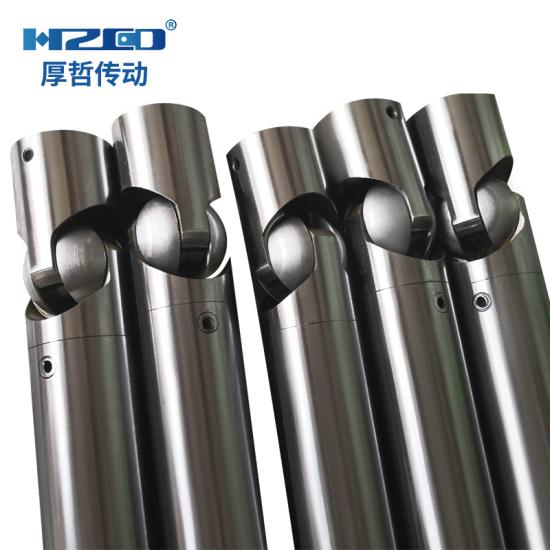

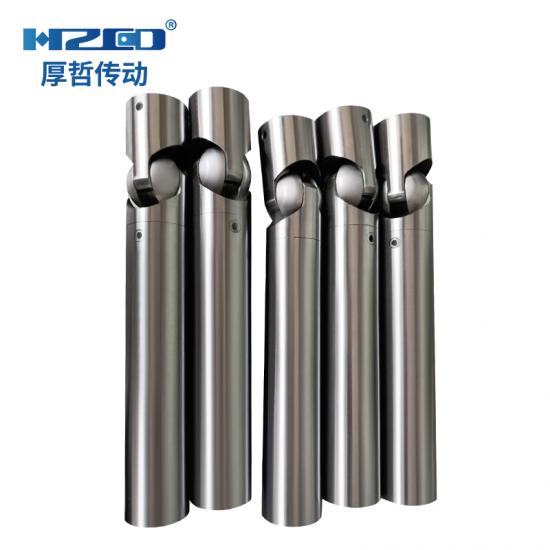

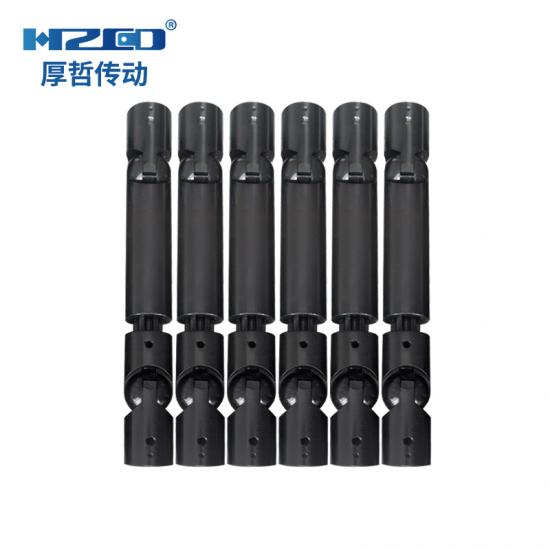

Joint d'accouplement universel à fourche à billes QC-SS
Caractéristiques structurelles :
1. Chaque articulation peut pivoter à un angle ≤ 35 degrés, la capacité de charge transversale est grande et la précision de transmission est élevée.
2. Chargement et déchargement plus faciles et plus rapides.
3. Selon les exigences, il peut traiter la fente de clé, le trou hexagonal et le trou quadruple.
4. Les joints à rotule et à manchon dépendent de l'angle de déviation et de la charge et les joints ne doivent pas être soumis à une traction axiale.
5. Afin de garantir un fonctionnement sans problème, la position de la tête doit être entièrement lubrifiée de temps en temps.
Remarque sur l'installation :
1. Lors de l'installation d'un accouplement universel à axe transversal unique, les vitesses angulaires des extrémités principale et entraînée varient, les axes principal et entraîné ne peuvent pas être maintenus synchronisés et leur désynchronisation varie avec l'angle β.
2. Pour obtenir la même vitesse angulaire et la même rotation synchrone, un accouplement universel à double axe transversal doit être installé ou utilisé par une combinaison de deux accouplements universels à axe transversal simple et d'un arbre intermédiaire.

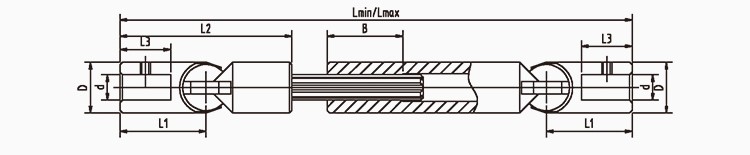

Dessins :

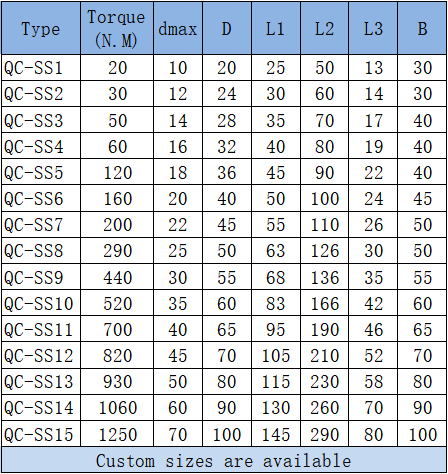

Fiches de paramètres :
