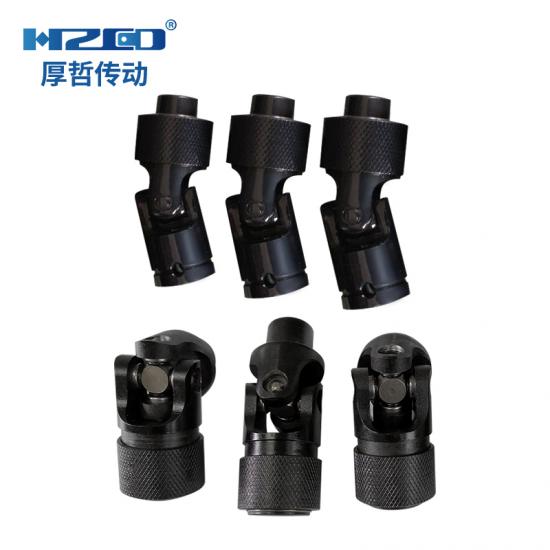

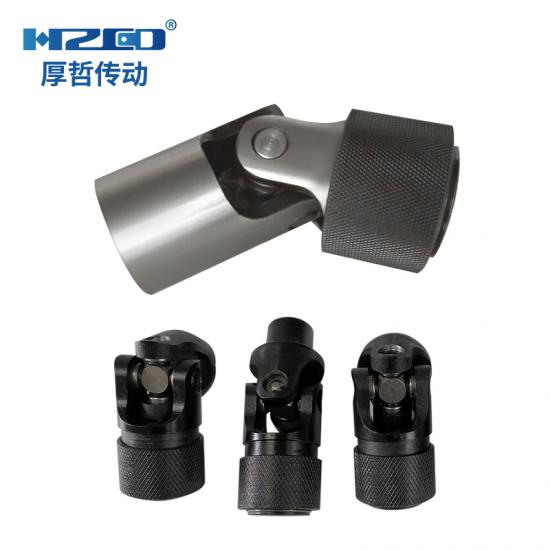

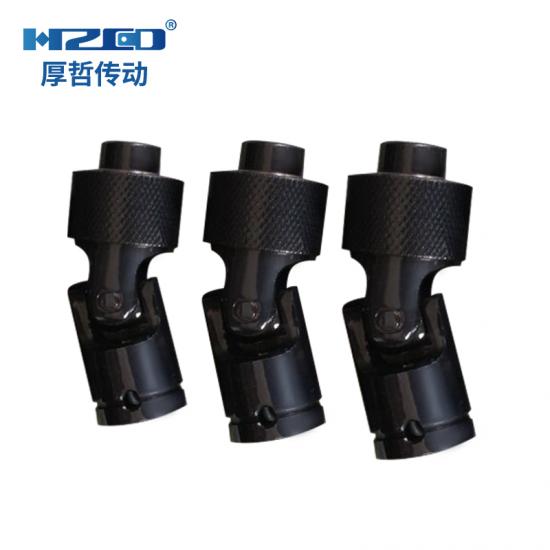

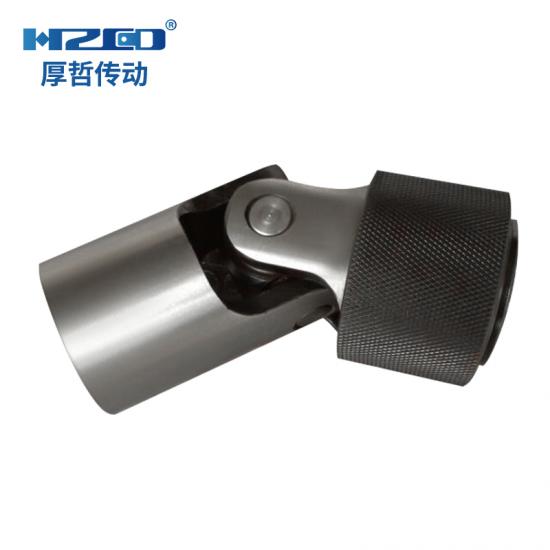

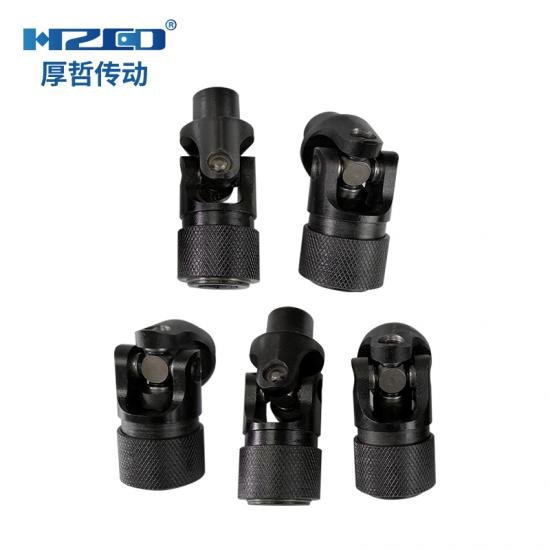

Accouplement universel de précision GR-HR
Caractéristiques structurelles :
1. Section universelle monobloc avec fonction de verrouillage rapide (amovible).
2. Type GR avec structure en bloc Nmax=1000min-1
3. Type HR avec structure portante Nmax=4000min-1
4. L'angle de rotation maximal pour chaque section est de 45 degrés.
5. Le dispositif de verrouillage rapide (dessin d2) est disponible uniquement pour les trous finis de tolérances H7 ou les trous hexagonaux.
Remarque sur l'installation :
1. Lors de l'installation d'un accouplement universel à axe transversal unique, les vitesses angulaires des extrémités principale et entraînée varient, les axes principal et entraîné ne peuvent pas être maintenus synchronisés et leur désynchronisation varie avec l'angle β.
2. Pour obtenir la même vitesse angulaire et la même rotation synchrone, un accouplement universel à double axe transversal doit être installé ou utilisé par une combinaison de deux accouplements universels à axe transversal simple et d'un arbre intermédiaire.

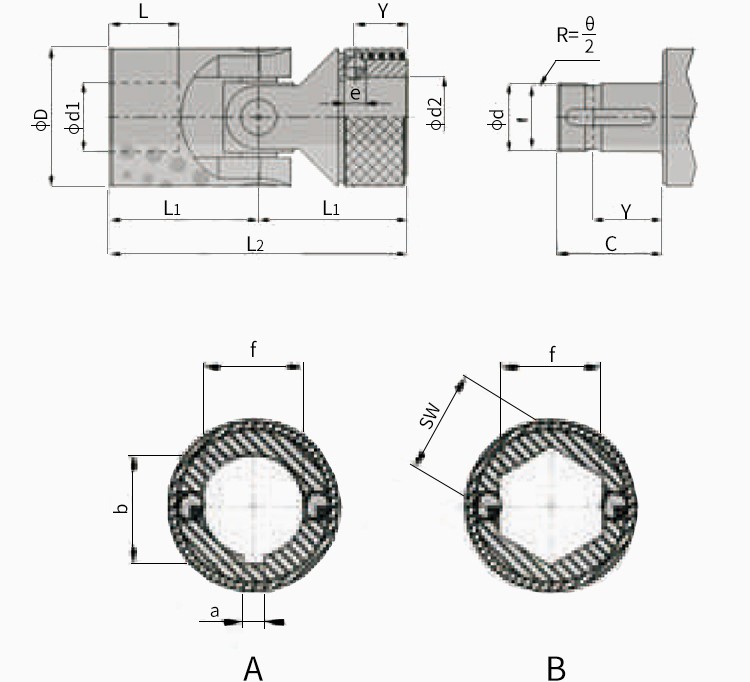

Dessins :
