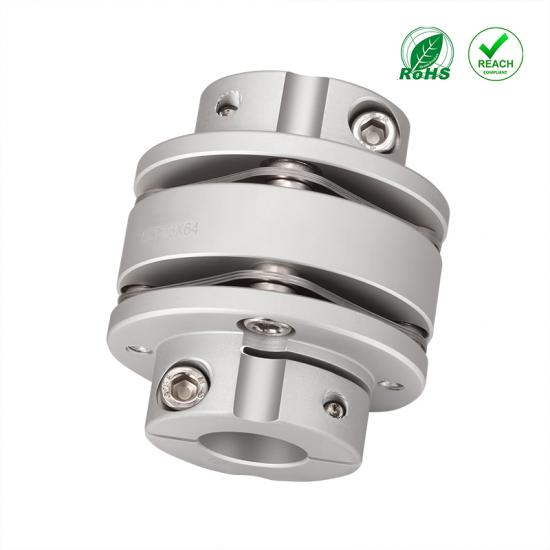

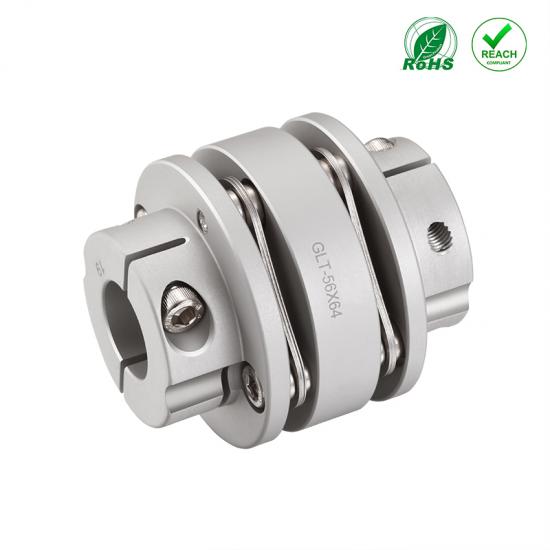

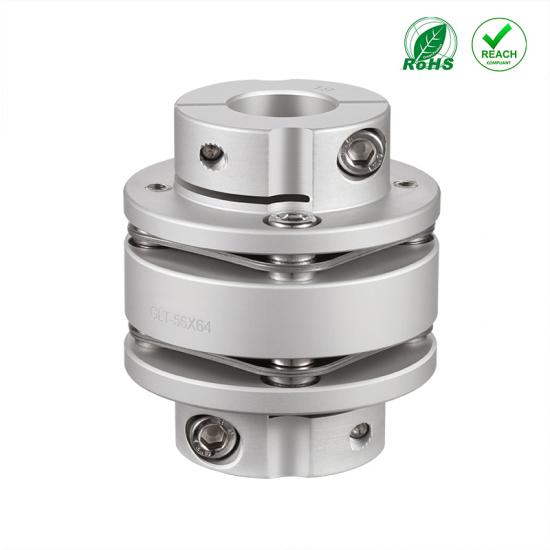

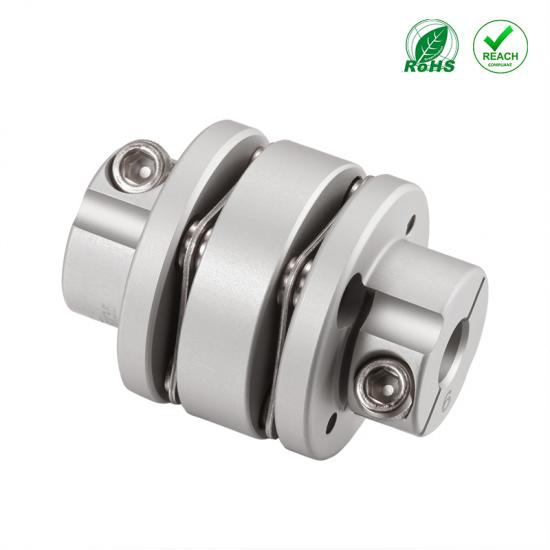

Raccord de serrage à double membrane en aluminium GLT
Caractéristiques structurelles :
1. Conçu pour les servomoteurs et les moteurs pas à pas.
2. Connexions d'arbre et de bague sans espace pour la marche avant et arrière.
3. Faible inertie pour un fonctionnement à grande vitesse.
4. Le diaphragme est en acier inoxydable et possède de bonnes propriétés anti-fatigue.
5. Mode de fixation par vis de serrage.
Remarque sur l'installation :
1. Lors de l'installation d'un accouplement universel à axe transversal unique, les vitesses angulaires des extrémités principale et entraînée varient, les axes principal et entraîné ne peuvent pas être maintenus synchronisés et leur désynchronisation varie avec l'angle β.
2. Pour obtenir la même vitesse angulaire et la même rotation synchrone, un accouplement universel à double axe transversal doit être installé ou utilisé par une combinaison de deux accouplements universels à axe transversal simple et d'un arbre intermédiaire.

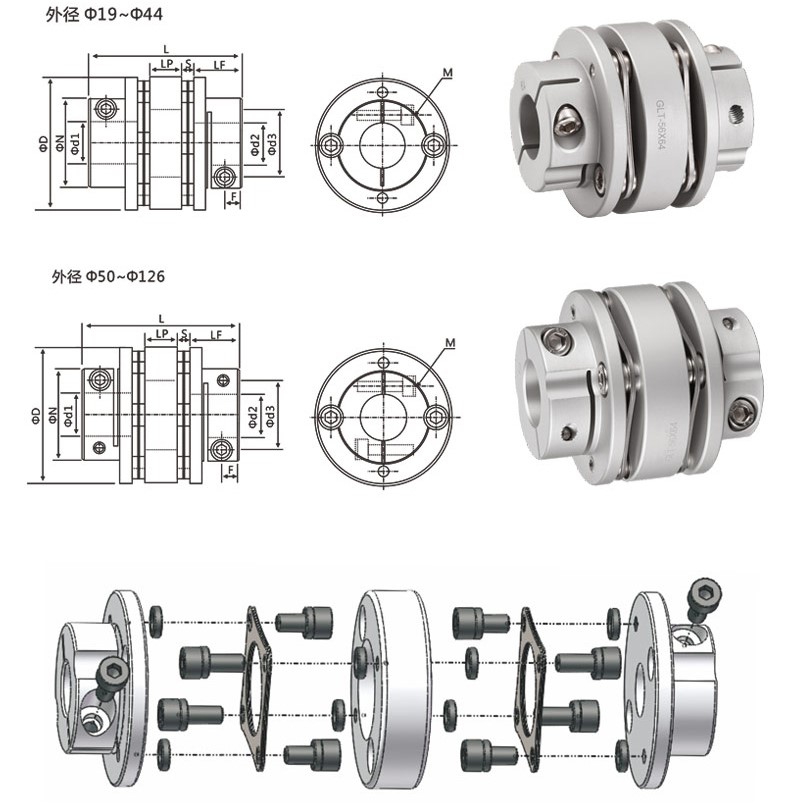

Dessins :

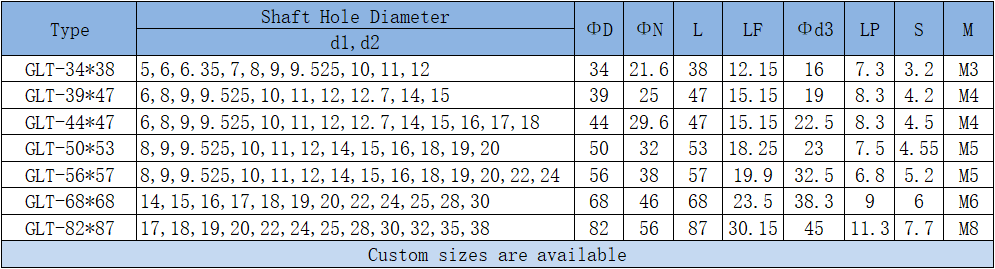

Fiches de paramètres :
