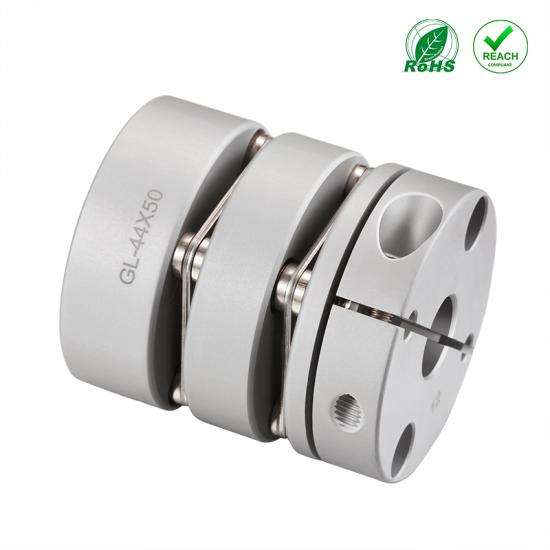

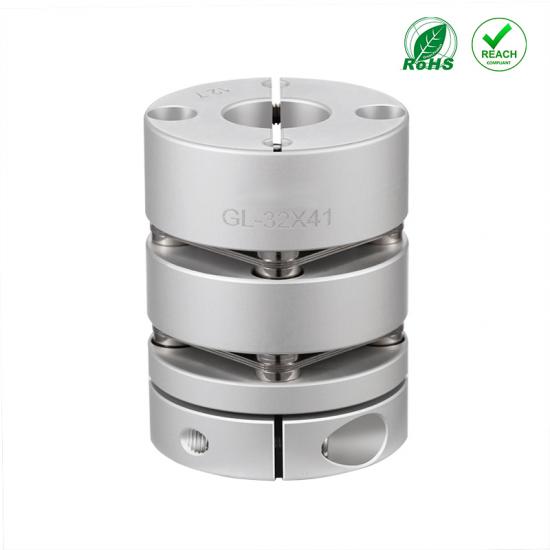

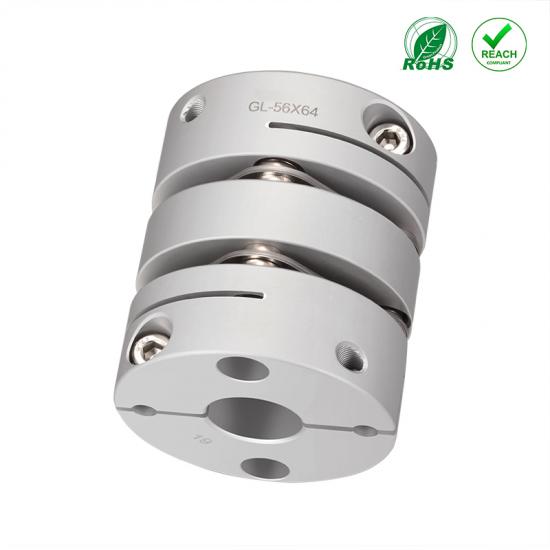

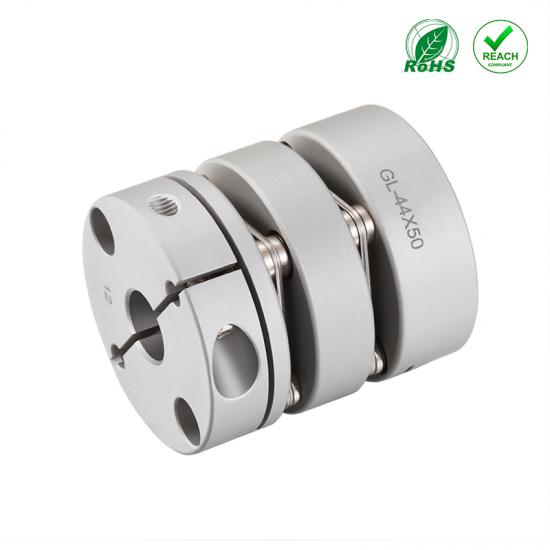

Raccord de serrage à double membrane en alliage d'aluminium GL
Caractéristiques structurelles :
1. Structure intégrée, utilisation globale de matériaux en alliage d'aluminium à haute résistance.
2. Grâce à la mise en mémoire tampon, la fonction élastique compense les écarts radiaux, angulaires et axiaux.
3. Connexions d'arbre et de bague sans espace pour la marche avant et arrière.
4. Conçu pour les encodeurs, les micromoteurs.
5. Mode de fixation par vis de serrage.
Remarque sur l'installation :
1. Lors de l'installation d'un accouplement universel à axe transversal unique, les vitesses angulaires des extrémités principale et entraînée varient, les axes principal et entraîné ne peuvent pas être maintenus synchronisés et leur désynchronisation varie avec l'angle β.
2. Pour obtenir la même vitesse angulaire et la même rotation synchrone, un accouplement universel à double axe transversal doit être installé ou utilisé par une combinaison de deux accouplements universels à axe transversal simple et d'un arbre intermédiaire.

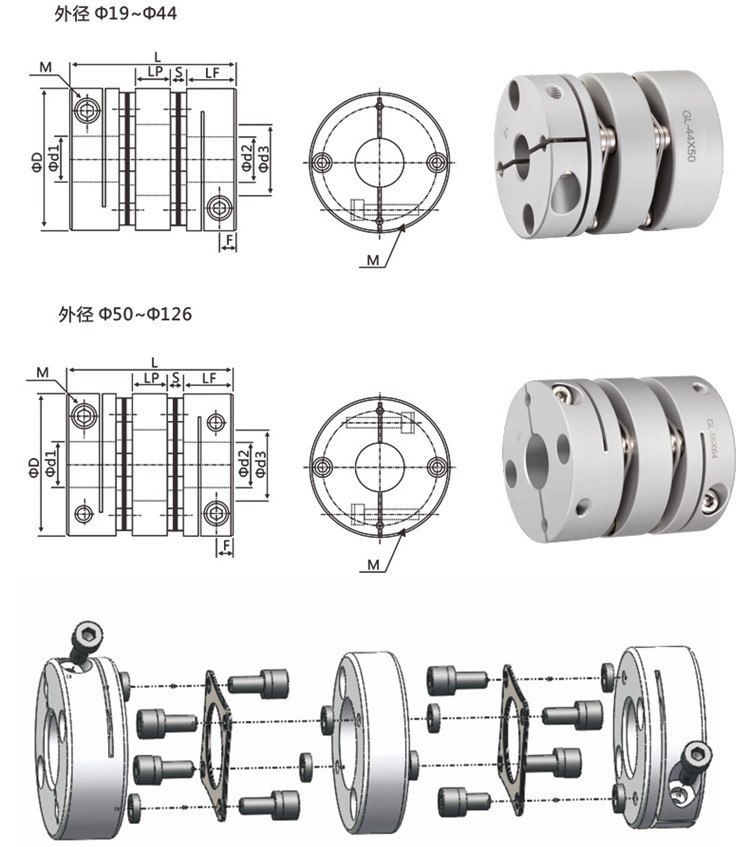

Dessins :

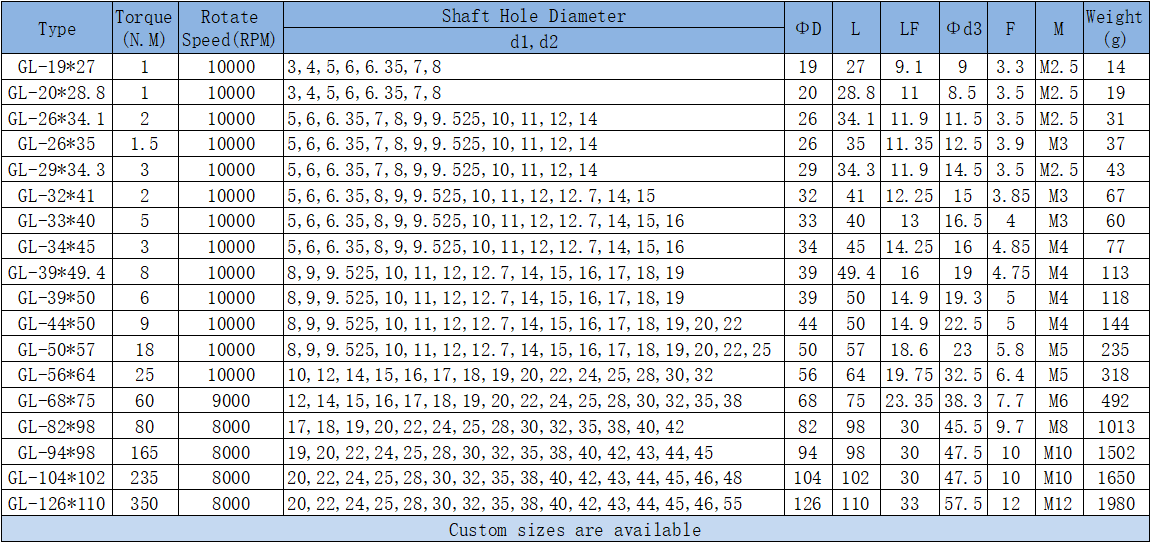

Fiches de paramètres :
