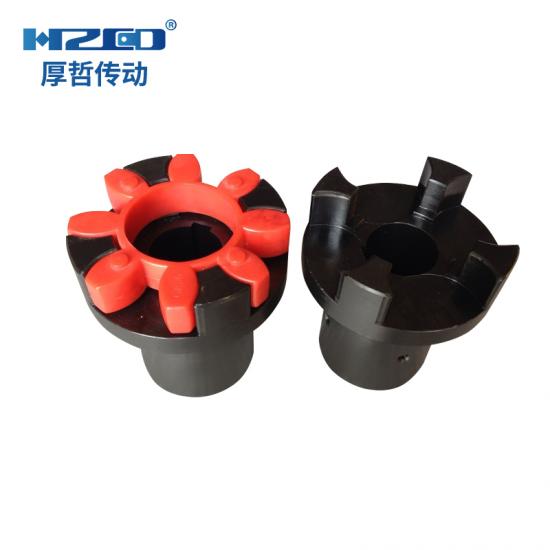

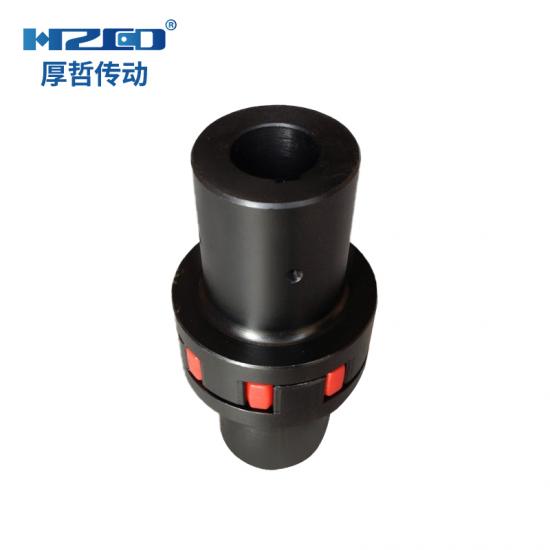

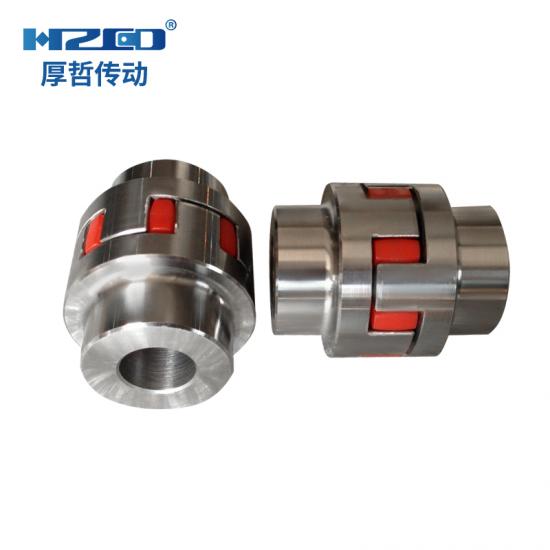

Joint d'accouplement élastique de type étoile HZ
Caractéristiques structurelles :
1. Taille compacte et faible inertie.
2. L'élément élastique a été fabriqué en plastique technique, qui présente les propriétés de poinçonnage, de réduction des vibrations, de résistance à l'usure, etc.
3. Températures de fonctionnement -35 à 80 degrés, sans entretien.
4. Les élastomères sont limités par des griffes convexes pour éviter la déformation interne due à l'impact et la déformation externe due aux forces centrifuges.
5. La surface concave des griffes convexes est grande, de sorte que la pression de surface sur les dents progressivement ouvertes est très faible, et même si les dents sont surchargées, les dents ne s'useront pas ou ne se déformeront pas.
6. Montage axial enfichable.
Remarque sur l'installation :
1. Lors de l'installation d'un accouplement universel à axe transversal unique, les vitesses angulaires des extrémités principale et entraînée varient, les axes principal et entraîné ne peuvent pas être maintenus synchronisés et leur désynchronisation varie avec l'angle β.
2. Pour obtenir la même vitesse angulaire et la même rotation synchrone, un accouplement universel à double axe transversal doit être installé ou utilisé par une combinaison de deux accouplements universels à axe transversal simple et d'un arbre intermédiaire.

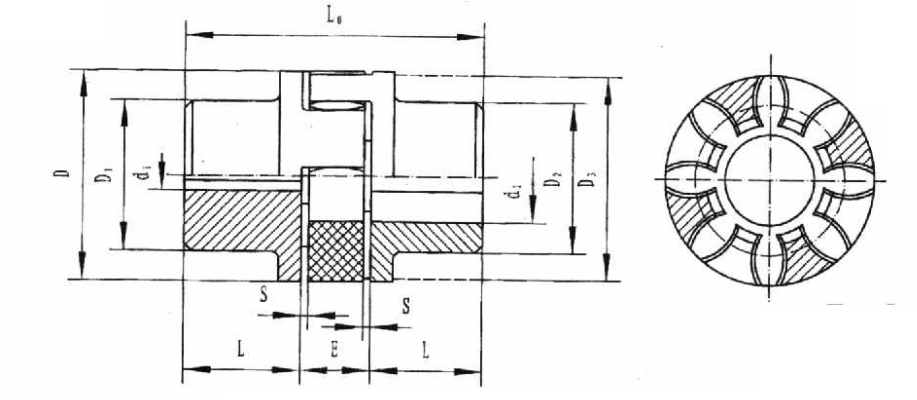

Dessins :

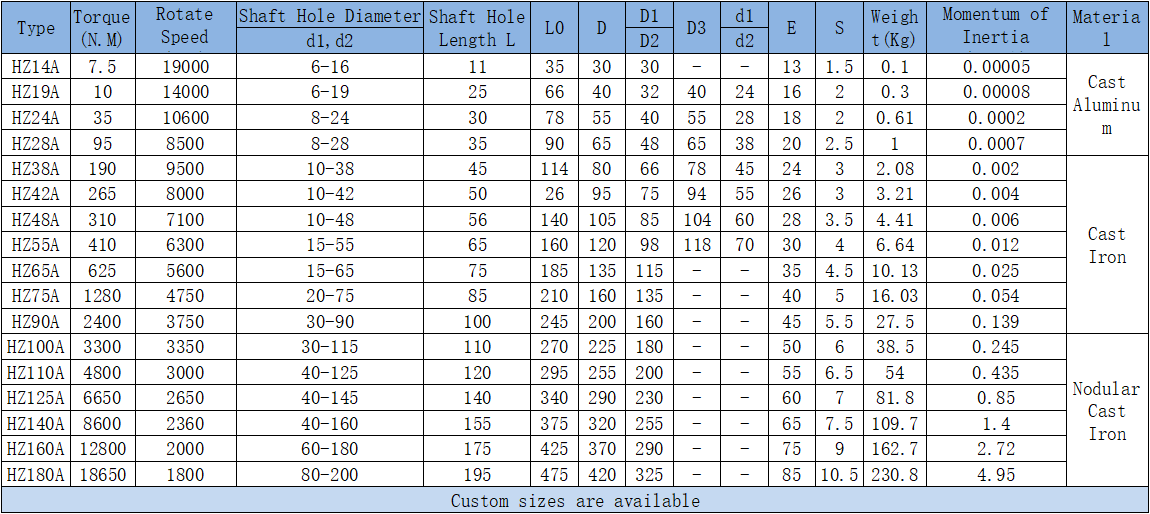

Fiches de paramètres :
