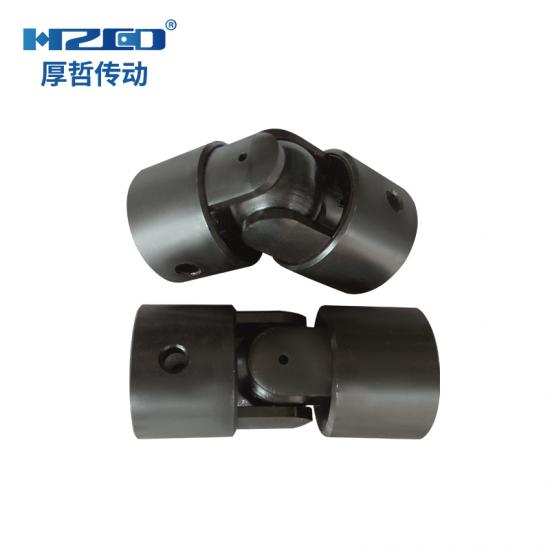

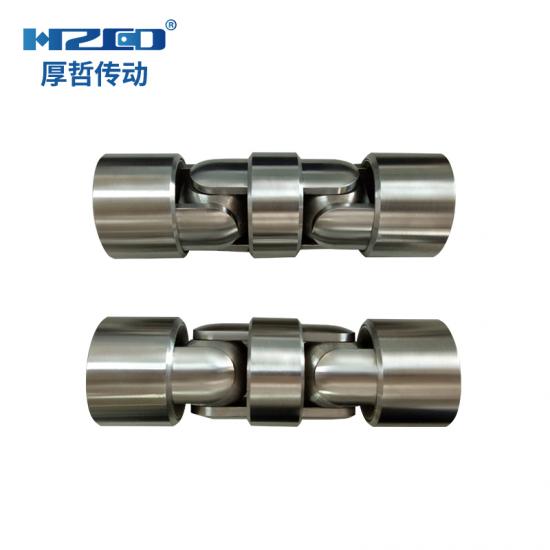

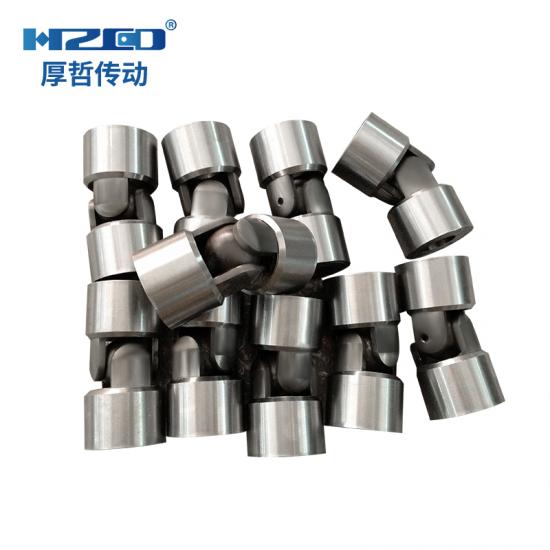

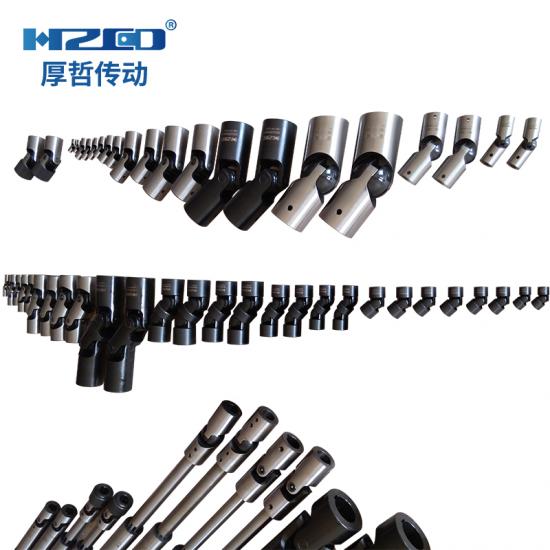

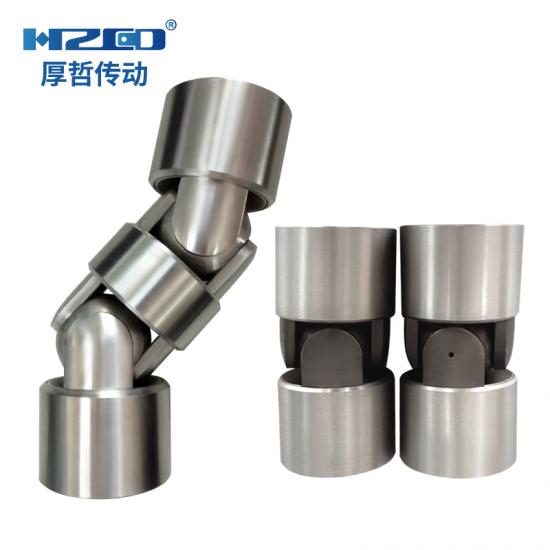

Joint d'accouplement universel alésé à billes WJ
Caractéristiques structurelles :
1. Les accouplements universels à rotule remplacent les points articulés reliés par les joints de l'arbre entraîné par des pièces sphériques au lieu d'arbres transversaux.
2. Structure simple, petite taille, fonctionnement flexible, facile à entretenir, faible transmission de couple.
3. Convient pour un angle d'arbre β≤ 40 degrés, peut réaliser la rotation synchrone de l'axe actif et de l'arbre entraîné.
Remarque sur l'installation :
1. Lors de l'installation d'un accouplement universel à axe transversal unique, les vitesses angulaires des extrémités principale et entraînée varient, les axes principal et entraîné ne peuvent pas être maintenus synchronisés et leur désynchronisation varie avec l'angle β.
2. Pour obtenir la même vitesse angulaire et la même rotation synchrone, un accouplement universel à double axe transversal doit être installé ou utilisé par une combinaison de deux accouplements universels à axe transversal simple et d'un arbre intermédiaire.

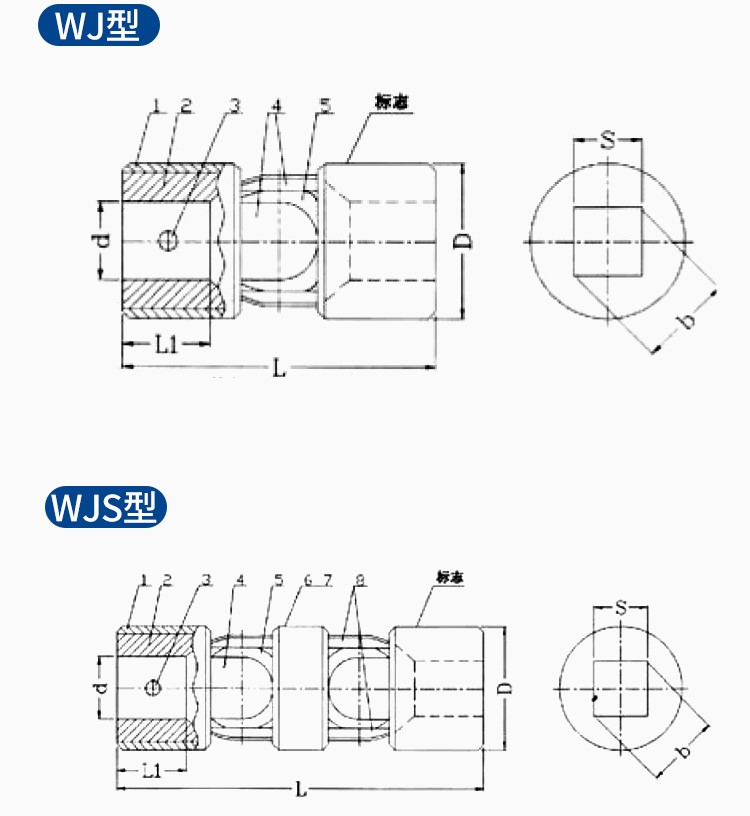

Dessins :
1. Moyeu extérieur 2. Moyeu intérieur 3. Rivet 4. Griffes 5. Bille creuse 6. Moyeu extérieur central 7. Moyeu intérieur central 8. Griffes longues

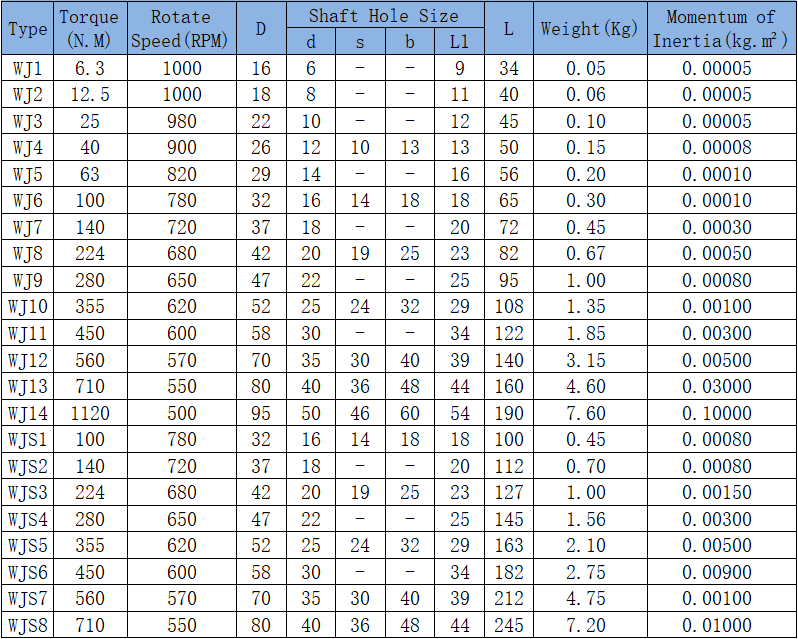

Fiches de paramètres :
